مراکز کنترل و نظارت تصویری علاوه بر داشتن مانیتورهایی که بتوانند به کارکرد بدون وقفه آنها اطمینان کنند، نیاز به تجهیزات کنترل و مدیریت تصاویر با قابلیت 24/7 نیز دارند. مدیریت تصاویر بر روی مانیتورها در مراکز کنترل توسط کنترلر ویدئووال انجام می‌شود. امکان نمایش چند تصویر هم‌زمان و جابجایی آنها در محل و داشتن اندازه دلخواه از مواردی است که کاربرهای اتاق کنترل به آنها نیاز دارند و این نیاز توسط تجهیزات کنترلر ویدئووال شرکت فراصنعت برآورده می‌شود.



در یک مرکز کنترل انواع مختلفی از سیگنال‌های تصویری وجود دارند که کنترلر ویدئووال قادر به نمایش آنها است. سیگنال‌های ویدئویی با فرمت‌های عنوان شده  توسط کنترلر ویدئووال قابل دریافت هستند. پردازنده ویدئووال دستگاهی برای پردازش تصویر با کیفیت بسیار بالا است. این دستگاه به طور کامل مبتنی برسخت افزار بوده و برای نمایشگرهای ویدیووال بهینه شده است.از موارد استفاده این دستگاه می‌توان به پروژه‌های تحقیقاتی و آموزشی، اطلاع رسانی دولتی، نشر اطلاعات، نمایشگاه‌ها، مراکز کنترل و مدیریت و مراکز نظامی و انتظامی اشاره کرد.

ویژگی‌های منحصربه‌فرد

• طراحی شده برای کارکرد 7/ 24
• سرعت بالای جابجایی تصویر بدون پسماند و جاماندگی
• امکان تعویض کارت‌ها در حالت روشن Hot swap
• انواع کارت‌های ورودی و خروجی با فرمت‌های مختلف
• نمایش 4 تا 28 ورودی بر روی یک خروجی
• امکان نوشتن متن بر روی هر ورودی
• امکان دریافت تصاویر با رزولوشن 4K و 8K
• قابلیت نصب در رک
• 2 منبع تغذیه به صورت هم‌زمان
• امکان پیش نمایش کل صفحه ویدیووال بر روی کامپیوتر اپراتور
• امکان نمایش کل صفحه ویدیووال بر روی یک مانیتور جداگانه (DVI Out Miror)
• خروجی FULL HD بر روی هر مانیتور
• امکان دسترسی چند کاربر به صورت هم‌زمان
• امکان کنترل چهار ویدیووال مستقل هم‌زمان

ساختار این نوع کنترلر ماژولار بر اساس سخت‌افزارهای مبتنی بر FPGA بدون نیاز به سیستم‌عامل طراحی شده است. جهت مدیریت تصاویر یک نرم افزار مدیریت بر روی کامپیوتر اپراتور نصب می شود که فرامین کنترلی را به کنترلر از طریق شبکه یا پورت سریال ارسال می کند.

شاسی با پذیرش ظرفیت های مختلف ورودی و خروجی در این نوع از کنترلرها قابل ارائه است.

کارت‌های ورودی

انواع کارت‌های سیگنال با ورودی 3G,SDI,FIBER OPTIC,DVI,VGA,HDMI,BNC,LAN,Twisted  pair

عموما هر کارت ورودی 4 ورودی سیگنال دارد .

کارت‌های خروجی

کارت‌های خروجی عمدتا از نوع VGA, HDMI ,DVI با 4 خروجی در هر کارت است. کارت‌های ویژه مانند FIBER OPTIC ,SDI ,DP نیز قابل ارائه هستند.

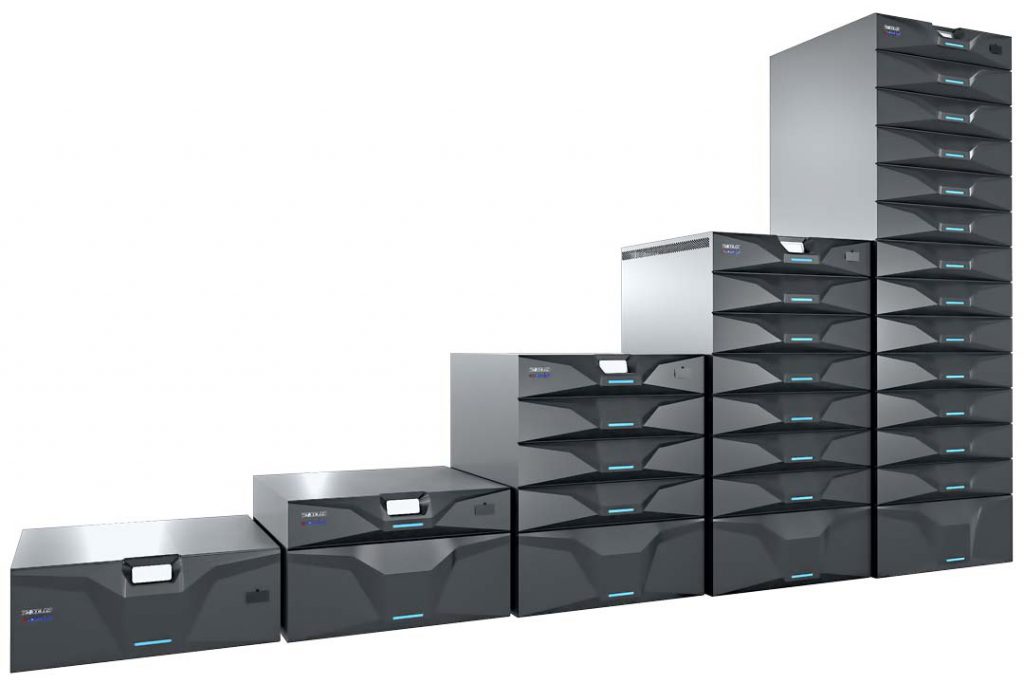

کنترلرهای شرکت ایرانیان فراصنعت پاسارگاد از شاسی 2U تا 28U با ظرفیت پذیرش 128 ورودی و 144 خروجی قابل ارائه هستند.

پیش نمایش سیگنال ورودی

تمامی سیگنال‌های ورودی در نرم افزار مدیریت کنترلر و پیش از نمایش روی ویدیووال قابل مشاهده است . از این قابلیت می‌توان برای آگاهی از شرایط  ورودی و سیگنال های آن استفاده کرد.

قابلیت‌های نرم‌افزار مدیریت تصاویر

-امکان تغییر در سایز تصاویر و تغییر محل  آزمایش آنها Resize-reposition
-نمایش تصویر در تصویر
-قابلیت دریافت آلارم از TCP/IP
-امکان مدیریت 4 ویدیووال مستقل با یک نرم‌افزار
-امکان لایه برداری‌های نامحدود و بازخوانی آنها طبق جدول زمانی
-امکان پخش تصاویر با رزولوشن 4K
-امکان نمایش مشخصات سیگنال ورودی
-امکان برش مقطعی از سیگنال‌های ورودی CROP و استفاده به عنوان ورودی
-تست مانیتورها با رنگ‌های مختلف
-امکان روشن و خاموش کردن مانیتورها
-امکان استفاده هم‌زمان مانیتورهای ویدیووال در محل‌های مختلف
-امکان پیش نمایش تصاویر ورودی و خروجی
-امکان قرار دادن تصویر پس زمینه در کل ویدیووال
-تعریف اپراتورهای مختلف
-تعریف نام برای ورودی‌های سیگنال

مزایای استفاده از کنترل‌های سخت‌افزاری

-عدم نیازبه سیستم عامل

-پایداری بالا

-مصرف انرژی پایین نسبت به PC base

-طول عمربالا

-عدم ویروس پذیری سیستم

-سادگی کاربری

-قیمت مناسب

-استقلال و عدم وابستگی به سیستم‌های جانشین و هر گونه نرم‌افزار

-کارکرد 24/7

-عدم نیاز به تنظیمات مجدد در صورت قطع و وصل برق

-سرعت بسیار بالا در حرکت بین پنجره‌ها و ورودی‌ها
